テレキャスターがパワーアップするスイッチを取付ける。サウンドデモ動画あり。

Fender JAPANのテレキャスターにスイッチひとつでパワーアップする改造をしました。
テレキャスターのようなシングルコイルPUの場合、中域〜低音が少しさびしい時があります。そんなとき活躍するスイッチです。フロントとリアピックアップを直列に繋げ、中低域が出て出力も上がります。

VOLとTONEの間にミニスイッチを取付けます。
Posted using Mobypicture.com

TL52-75です
Posted using Mobypicture.com

コントロールプレートに穴を空けてミニスイッチを取付けてみる。
Posted using Mobypicture.com

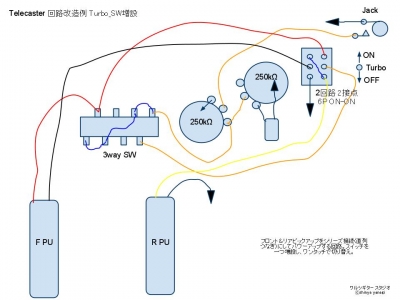

以前にも同じ改造をしたときに描いた実態配線図。スイッチの位置が今回と違いますが、配線は一緒になります。

↓クリックで拡大



配線するときに気をつけたいのが、ピックアップのアース線。
フロントピックアップのコールド線がアースに落ちていると正常に動作しません。
下の写真がそうなのですが、コールド線がピックアップカバーが結線されアースに落ちるようになっています。
なのでコールドとアースを切り離し、アース線を独立させます。
Posted using Mobypicture.com

カバーへアース線をつける。
Posted using Mobypicture.com

コンデンサーをトロピカルフィッシュにしトーンポットも交換。
Posted using Mobypicture.com

今回はフレットすり合わせもして、セットアップ。
Posted using Mobypicture.com


サウンドデモ動画を撮りました。
トグルスイッチ下側でパワーアップ音です。




このシリーズ配線を4wayスイッチで行う事も出来ます。
こちら→テレキャスター4wayスイッチでシリーズ接続、パワーアップ!

また以前シンラインに付けた時のは→

Telecaster Thinline ターボスイッチ増設/実態配線図つき





この記事の改造に使える定番スイッチはこれ↓

MONTREUX(モントルー)のミニスイッチ、オン-オン、2回路(6ピン) 、フラット・レバー、クローム
MONTREUX(モントルー)のミニスイッチ、オン-オン、2回路(6ピン) 、フラット・レバー、クローム



レバーが短いタイプ、スッキリカッコいい。



MONTREUX(モントルー)のミニスイッチ、オン-オン、2回路(6ピン) 、ショート・ラウンド・レバー、クローム
■ミニスイッチ
■オン-オン
■2回路(6ピン)
■ショート・ラウンド・レバー
■クローム
MONTREUX(モントルー)のミニスイッチ、オン-オン、2回路(6ピン) 、ショート・ラウンド・レバー、クローム ■ミニスイッチ ■オン-オン ■2回路(6ピン) ■ショート・ラウンド・レバー ■クローム
















| ギター修理 | 23:39 | comments(7) | - |
コメント
ポックさん
フロントピックアップのカバーとコールド線がつながっていませんか?
| やなぎしんや | 2021/12/01 5:36 PM |
こんばんは。私も貴ブログの回路図を参考にテレキャスターのシリーズ配線に挑戦し、大変勉強になりました!

僕はトーンをスイッチポットにする事でシリーズ配線にする回路にしたのですが、シリーズ配線にした状態でセレクターをフロントにすると途端に音が出なくなってしまいます。また、シリーズ配線にしてもフロントが利いていないのかパラレルでのリアと大差ない音に思えます。

これはどういった原因か分かりますか?
| ポック | 2021/11/28 12:43 AM |
ご回答ありがとうございます!
参考にさせていただきます!
| sou | 2018/01/16 10:07 PM |
souさん、はじめまして。
リアピックアップのコールド線は切り離す必要ありません。
もし切り離したとしても問題はありません。
また基本として、すべてのアース線は最終的にジャックのGND端子に繋がります。
| やなじ | 2018/01/16 10:31 AM |
はじめまして。
こちらの記事を拝見しまして同様の改造をしてみたいと思いまして、質問させていただきたいのですが、
私のテレキャスターでは特にボディにアース結線はされておらず、ピックアップカバーとコールドが繋がっており、リアピックアップは底面に銅板が付いていてそこにコールドが繋がっています。
すべてのコールドはボリュームポット裏に繋がっている、といった状態です。
この場合はリアもフロントと同様に切り離してアース線を足す必要があるのでしょうか?そのアース線はどこに配線すれば良いのでしょうか?
長々と申し訳ありません。
| sou | 2018/01/15 11:14 PM |
よこたつさん、そのスイッチは共立エレショップにて購入しました。
| やなじ | 2012/05/24 3:13 PM |
このスイッチはどこで買ったのでしょうか?
| よこたつ | 2012/05/24 12:36 PM |
コメントする
