テレキャスター4wayスイッチでシリーズ接続、パワーアップ!

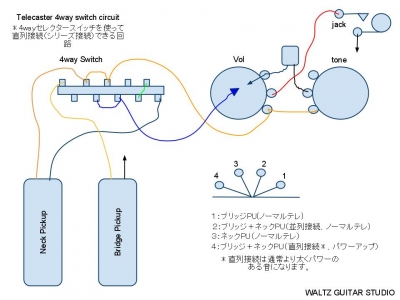

以前にも紹介したテレキャスターのパワーアップ回路。今回は4wayセレクタースイッチを使ってのパワーアップ。実態配線図とともに紹介します。前に紹介した回路はミニスイッチを増設するやり方でした。(→こちら)今回の方が加工無しでできるので簡単です!あとは操作性の問題などでどちらを選ぶかはあなた次第です。


ちなみにこの市松ビグスビーテレキャスターにこの回路が組み込まれています。
Posted using Mobypicture.com
このテレキャスターも完成してしまいました。すこし切ないです。完成してしまうと少し空しいのデス。このテレはお客さん持ち込みのボディー&ネックで、ボディーだけアメ色サンバーストに塗装、組み立てという作業をしました。このアメ色サンバーストは難しかった。市松を生かしつつサンバーストって!はじめての色でもあり勉強になりました!未熟者です。精進します!


4wayスイッチ↓
FENDER 099-2250-000 衝撃特価 直輸入 テレキャスター用4WAYセレクタースイッチ
FENDER 099-2250-000 衝撃特価 直輸入 テレキャスター用4WAYセレクタースイッチ
