Telecaster Thinline ターボスイッチ増設/実態配線図つき

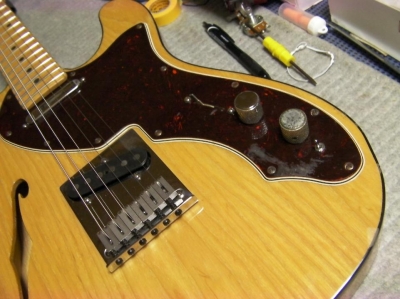

テレキャスターシンラインの配線改造、ターボスイッチ取り付け。二つのピックアップを同時に鳴らす時、直列接続に切り替えるスイッチを取り付けました。通常の並列接続よりもパワーアップすることから、ターボスイッチとも呼ばれています。どのポジションからもワンタッチで切り替え可能です。スイッチOFF時は、通常のテレキャスターと同じ仕様で、使い勝手も良いと思います。

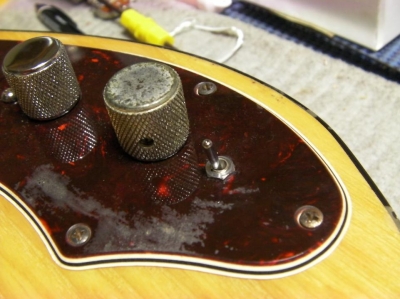

トーンの後ろ側にミニスイッチを取り付けました。ミヤマの6Pトグルスイッチ on-on(2回路2接点)。切り替えのときの感触がカチッカチッときもちいい。
今回改造に使用したスイッチの購入は共立電子にて→こちら

実態配線図を用意しました。(グーグルドキュメントで製作。図形描画なかなか使える!図を描くのもwebの向こう側クラウドですなぁ)
参考になれば幸い。

↓クリックで拡大


スイッチはこちらでもオーケー
ESP MINI SW ON-ON Black Nickel 衝撃特価 ミニスイッチ、6pin、オン-オン、ブラックニッケル
ESP MINI SW ON-ON Black Nickel 衝撃特価 ミニスイッチ、6pin、オン-オン、ブラックニッケル

加工無しで取り付けるなら、スイッチポットと言う手もある。しかもこちらはsonicからでているフルアップトーンポット!
SONIC FT-13 衝撃特価 フルアップトーンポット、250kΩ、ミリサイズ、スイッチ付
SONIC FT-13 衝撃特価 フルアップトーンポット、250kΩ、ミリサイズ、スイッチ付
