ハムバッカーPUの位相を逆に改造する

LOLLAR IMPERIAL Peter Greenモデルのピックアップは、仕様でブリッジとネックの位相が逆になっています。つまりPUミックス時はフェイズアウトしたサウンドになります。

今回、お客様の要望により、通常のギターと同じように、PUミックス時にフェイズインになるようにします。つまり、どちらかのPUのリード線の+ーを逆に結線し直します。

なんとなくネック側を改造します。

バラシ。ローラーは結構柔らかめで黄色っぽいワックスです。蜜蝋多めっぽい感じです。もしかしたら蜜蝋だけなのかもしれません。

さて、位相を逆にするには、信号線とアース線を入れ替えます。つまりは+とーを入れ替えるだけです。

入れ替えるだけとはいっても、アース側のリード線がしっかりと台座の奥のほうにはんだ付けされていたので、ボビンを片側外しました。

紫の線をホットにして、黒をアースに落としました。

テスターで位相チェック!

バッチリOKです。

結線したところに絶縁チューブをかぶせて、テープをまきなおし、カバーを取り付けて、



位相を逆に改造、完了です!!!

今回の収穫はローラーPUのワックスが黄色く柔らかめというのがわかった事かも・・・






| ギター改造 | 20:17 | comments(0) | trackbacks(0) |
ワルツ Jazz 2 にポジションマークを後付けする。

*関連記事:ワルツJazz2 ボコーテ指板 経年変化



久しぶりに里帰り中のJazz2にポジションマークを入れます。

出来上がっているギターにポジションマークを入れるのは少しむずかしい作業です。

6.5mmのドットポジションを入れていきます。



まずはオリジナルの状態

指板にポジションマークをおいてみて、イメージを確認

ポジションマークの色は真っ白ではなく少し色のついたもの

指板にケガキをしてから、

ドリルで穴を開けていきます。

ここが一番、気をつかうところ

ボディーと接合されている部分はテーブルにおいて安定して穴あけできるのですが、

その先どうしようかなぁと、手で押さえるには安定感が不安だったので、クランプで固定することにしました。

接着する所は写真を撮っていませんでした。

穴に嵌め込み、瞬間接着剤で止めます。

その後が難関です。フレットがなければサンドペーパーで一気に削れるのですが、

フレットがあるので、一つづつ削ります。指板に傷をつけないように、ツライチにポジションマークを削りとります。

最初はノミで削り、スクレーパーとペーパーで整え、

最後はスチールウールで磨いて仕上げます。

指板オイルを塗って、

出来ました〜

ボコーテ指板の縞模様が改めていいなぁと思います。ポジションマークも見やすく良い感じかと

その他のところもチェック

ポットは500k、キャパシター0.047、なにげにビンテージ配線材も使っていました。

ブリッジを止めているボルトを増し締め。

ペグの取り付けネジもチェックして、トラスロッドを少し回しました。トラスロッドはギブソンスタイル。

ボディーとネックにもオイルを塗布。ネックはパドゥク。まだ赤みがあります。

弦を張って、オクターブなどチェックして、完了です。

無事にポジションマーク入りました。傷などつける事なく入って安堵です。



12フレットのポジションマークの間隔、この間隔は各メーカーで結構違います。

個人的にバランスがよいなと思うのは、ちょうど2弦と5弦が中央を通る位置で、だいたい、2つのポジションマークの間隔は27mmになります。




| ギター改造 | 16:06 | comments(0) | trackbacks(0) |
2PUターボブレンダー回路・実体配線図

ワルツで製作したギター”Neocaster Knox”の回路になります。

テレキャスタータイプのギターでもう一つパワーが欲しい時に有効な回路です。

下の実態配線図はシングルコイルPUが2つ、ボリューム、トーン、ブレンダー、トグルスイッチというコントロールで、リアピックアップを選択している時にブレンダーにより直列接続でフロントピックアップをミックスできます。





ブレンダーをゼロにしていれば通常の2PU仕様ですが、ブレンダーをMAXにすると音量が上がり音が太くなります。ブレンダーのミックス具合によって音色も変化しますので、好みの音色を探るのも面白いかもしれません。



トグルスイッチでのターボブレンダー回路は珍しいと思うのでぜひ参考に





”Neocaster Knox”では適度な重さのトルクのBOURNSのポットを採用しました。



ESP (イーエスピー)
    BOURNS POT by ESP A250k
    ポット/コンデンサー
    商品ID:200806
    ¥710(税抜)
    (¥766 税込)

ESP (イーエスピー) BOURNS POT by ESP A250k ポット/コンデンサー 商品ID:200806 ¥710(税抜) (¥766 税込)





ストラト用ターボブレンダーサーキット

SONIC (ソニック)
TURBO BLENDER 4 USA
ギター/ベース用電子パーツ
商品ID:132216

¥9,480(税抜)

(¥10,238 税込)

SONIC (ソニック) TURBO BLENDER 4 USA ギター/ベース用電子パーツ 商品ID:132216 ¥9,480(税抜) (¥10,238 税込)



JUGEMテーマ:音楽




| ギター改造 | 11:45 | comments(0) | trackbacks(0) |
サー ピックアップとピックガードの交換

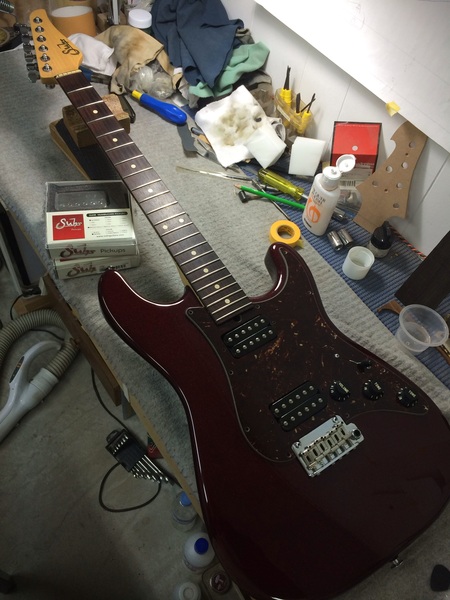

suhr です。木材から塗装、組み込み、とても良く出来ているギターでした。勉強になります。さすがサーです。今回の依頼内容はピックアップとピックガードの交換です。ピックガードは新規に製作となります。
Posted using Mobypicture.com

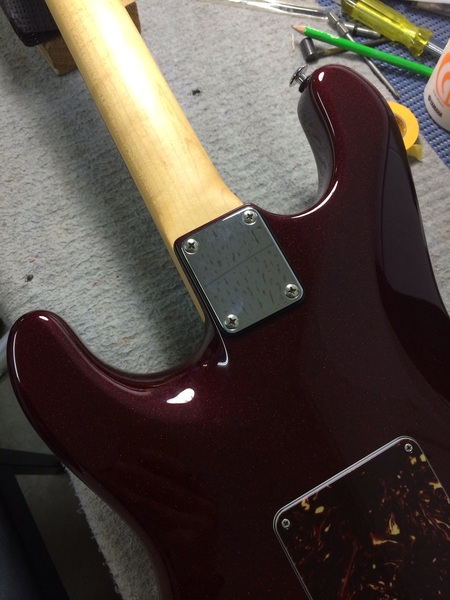

裏側
Posted using Mobypicture.com

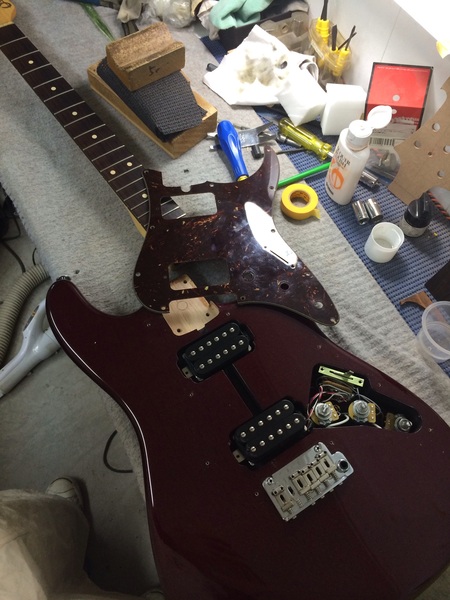

バラす〜
Posted using Mobypicture.com

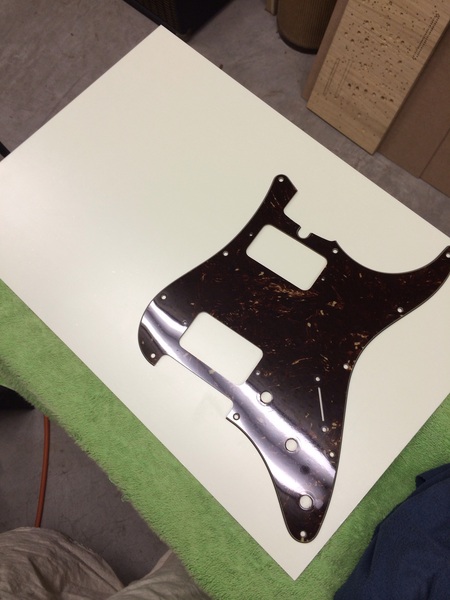

ピックガードはミントアイボリーで製作です
Posted using Mobypicture.com

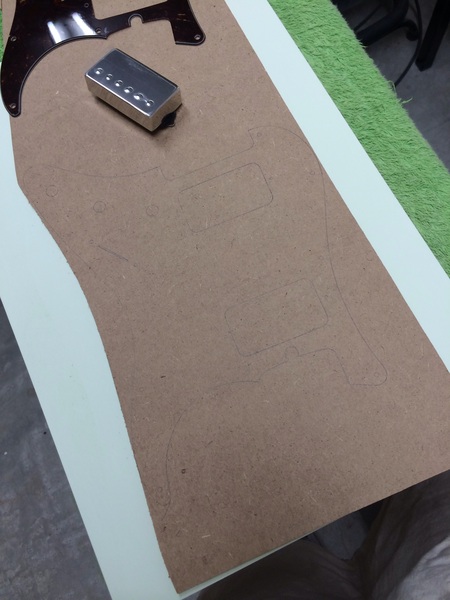

元のPGから型をとり
Posted using Mobypicture.com

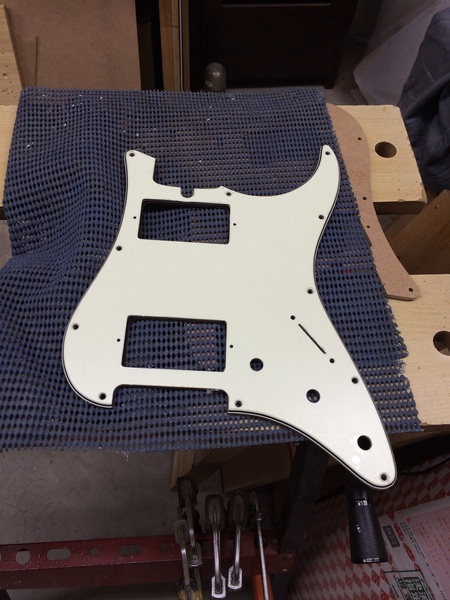

出来ました!
Posted using Mobypicture.com

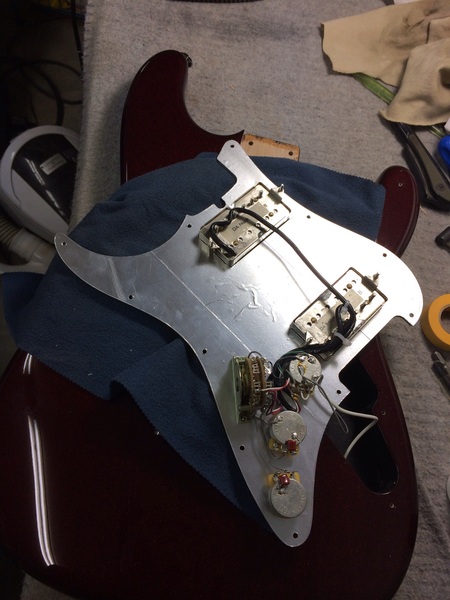

配線をして。
Posted using Mobypicture.com

PGの色が変わったことでクラシックな雰囲気になりました
Posted using Mobypicture.com

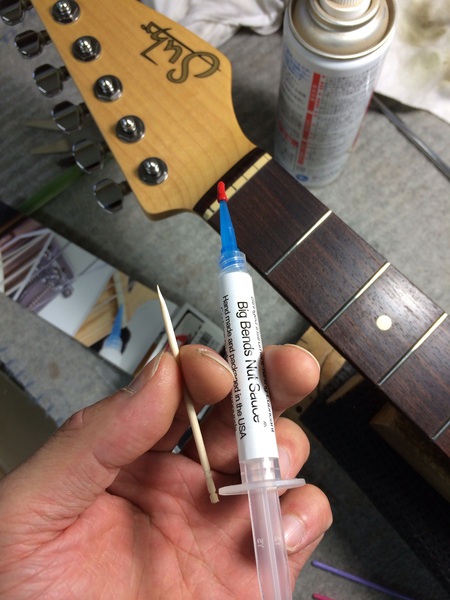

ナット溝にほんのすこしナットソースという潤滑剤をつけます。これにより弦が滑りやすくなりチューニングを安定させます。
Posted using Mobypicture.com

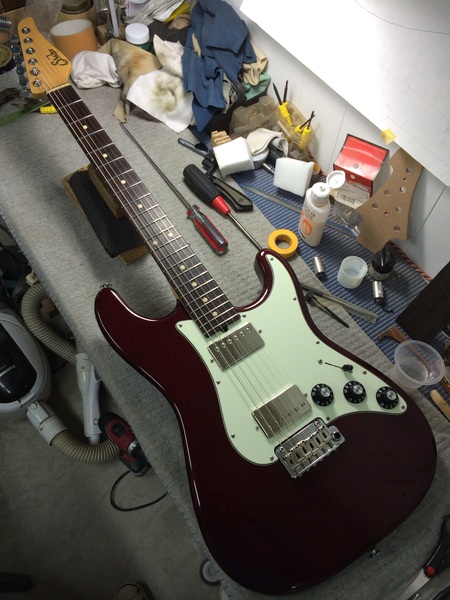

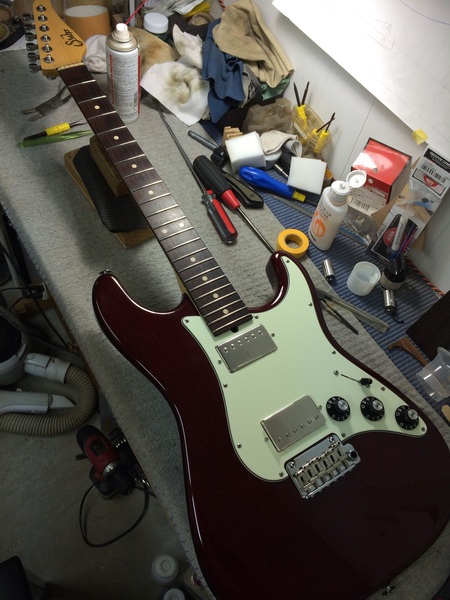

セットアップ完了です〜そういえばノブも替えましたね
Posted using Mobypicture.com

効果バツグン!ナット潤滑剤。チューニングを安定させます
BIGBENDS Nut Sauce Groove-Luber商品ID:150828 衝撃特価:2,350円(税込) ナット潤滑剤、1.5cc
BIGBENDS Nut Sauce Groove-Luber商品ID:150828 衝撃特価:2,350円(税込) ナット潤滑剤、1.5cc

ピックアップ内蔵の鍵盤ハーモニカ!



| ギター改造 | 11:15 | comments(0) | trackbacks(0) |
Moon ストラトキャスター リフィニッシュ サーフグリーン
moonのストラトキャスターをお預かりしました。骨董市で手に入れたというこのギター、水没でもしていたのかかなり傷んでいます。ボディーのリフィニッシュのご依頼です。
Posted using Mobypicture.com

ネックポケット
Posted using Mobypicture.com

電装系も綺麗にします。
Posted using Mobypicture.com

バラして
Posted using Mobypicture.com

裏側、ボディーに亀裂が・・・
Posted using Mobypicture.com

塗装を剥がしていきます。暖めながら、むく感じです
Posted using Mobypicture.com

表面だいたい剥がれました〜
Posted using Mobypicture.com

サンディング
Posted using Mobypicture.com

サンディングシーラー吹きました。
Posted using Mobypicture.com

そしてカラーを吹いて、・・・いろいろありまして、もう一度塗装剥がして・・・
また塗りなおして・・・などやって

研磨です。
Posted using Mobypicture.com

コンパウンドで磨き塗装完了です!
Posted using Mobypicture.com

で、出来上がりました!綺麗になって気持ちいいです!
Posted using Mobypicture.com

裏面。
Posted using Mobypicture.com

黒いギターから爽やかなギターになりました
Posted using Mobypicture.com






| ギター改造 | 21:47 | comments(0) | trackbacks(0) |
エピフォン ウィルシャー ナット交換
epiphoneのwilshireをお預かりしました。ナット交換の依頼です。ぼてっとしたボディーでかわいいギターです。
Posted using Mobypicture.com

このナットを交換します。
Posted using Mobypicture.com

ナット脇の指板に欠けがあります。作りがところどころ甘い感じです。
Posted using Mobypicture.com

無漂白ボーンにてナットを製作します。
Posted using Mobypicture.com

コントロールが少し不調で時々音がならなくなります。
Posted using Mobypicture.com

分かりづらいですが、ジャックに繋がるシールド線が塩梅によってショートしてました。
Posted using Mobypicture.com

ロッド調整をしようとしたら、なかなか合うレンチがないなぁといろいろやって、合ったのが5/35インチのレンチでした。そんなサイズもあるのですね・・・
Posted using Mobypicture.com

ナット交換後。見た目にもしっかりしました。
Posted using Mobypicture.com

セットアップして完了です〜
Posted using Mobypicture.com


こんなの見つけました。カセットデッキ、まだ売っているんですね
TASCAM 202MKV商品ID:166705 衝撃特価:35,800円(税込)直輸入品 ダブルオートリバースカセットデッキ、3U
TASCAM 202MKV商品ID:166705 衝撃特価:35,800円(税込)直輸入品 ダブルオートリバースカセットデッキ、3U

そろそろコレが無くなるので買わないと・・・
FREEDOM CUSTOM GUITAR RESEARCH SP-P-11 Lemon Oil商品ID:16038 衝撃特価:980円(税込) レモンオイル
FREEDOM CUSTOM GUITAR RESEARCH SP-P-11 Lemon Oil商品ID:16038 衝撃特価:980円(税込) レモンオイル





| ギター改造 | 21:30 | comments(0) | trackbacks(0) |
History GH-S1 ブリッジ交換 メンテナンス
History GH-S1をお預かりしました。Historyが珍しく続きます。ブリッジ交換とメンテナンスです。
Posted using Mobypicture.com

ブリッジはウィルキンソンVSVG。
Posted using Mobypicture.com

ペグポストがやけに低い・・・GOTOHのHAPSなのですが、下げ過ぎるとネジがロックして直すのに苦労します。
Posted using Mobypicture.com

こういう時は完全にペグを外してから
Posted using Mobypicture.com

プライヤーで掴んで軸を回します。
Posted using Mobypicture.com

これで元通り。HAPSのシステムは素晴らしいのですが、ちょっと使いづらくややこしい・・・
Posted using Mobypicture.com

ネックポケット。ネックはタイムレスティンバー
Posted using Mobypicture.com

ブリッジ交換の為にスタッド穴を一度埋めます。
Posted using Mobypicture.com

6点用に穴あけ直します。
Posted using Mobypicture.com

ブリッジ付きました〜
Posted using Mobypicture.com

セットアップして完了〜!このブリッジはアーミングが滑らかで良いです。
Posted using Mobypicture.com

が、今回5本スプリングでベタ付です・・・ネックジョイントプレートが斜めになっている独自形状。
Posted using Mobypicture.com

タイムレスティンバー、こちらの木目も詰まっていて良いですね〜
Posted using Mobypicture.com

ヘッド裏。
Posted using Mobypicture.com


このスタンド好きです。
IBANEZ PT32商品ID:45402 衝撃特価:1,200円(税込) ギタースタンド、コンパクトタイプ
IBANEZ PT32商品ID:45402 衝撃特価:1,200円(税込) ギタースタンド、コンパクトタイプ

こんなスタンドありました。
KICKSTAND Guitar Kickstand商品ID:185112 衝撃特価:1,580円(税込) ギター本体に取り付ける!? 新しいスタイルのギタースタンド
KICKSTAND Guitar Kickstand商品ID:185112 衝撃特価:1,580円(税込) ギター本体に取り付ける!? 新しいスタイルのギタースタンド




| ギター改造 | 23:46 | comments(0) | trackbacks(0) |
EVH ブリッジ&ナット交換
以前、大改造したEVH、ナットとブリッジを交換します。ロック式のブリッジとナットからロック式で無いモノへ交換。
Posted using Mobypicture.com

同じIbanezのユニットですが、少し形状が違う。このまま取付できるのか?
Posted using Mobypicture.com

やはり無理です、干渉する部分があります。
Posted using Mobypicture.com

イメージ的にはこんな感じにつく
Posted using Mobypicture.com

ここがあたるので要加工
Posted using Mobypicture.com

削りとります。ここは手加工。
Posted using Mobypicture.com

色をつけて
Posted using Mobypicture.com

おっと、組み込んでみたら、今度はスプリングが干渉します・・・
Posted using Mobypicture.com

削る。まだぶつかります。
Posted using Mobypicture.com

手じゃやってられないと、トリマーで加工。
Posted using Mobypicture.com

で、こんな感じに取付できました。
Posted using Mobypicture.com

つづいてナットを無漂白ボーンへ交換
Posted using Mobypicture.com

セットアップして完了です〜
Posted using Mobypicture.com


無漂白ボーン
ALLPARTS JAPAN BONE NUT FOR GIBSON商品ID:6784 衝撃特価:600円(税込) 無漂白ボーンナット、GIBSONタイプ
ALLPARTS JAPAN BONE NUT FOR GIBSON商品ID:6784 衝撃特価:600円(税込) 無漂白ボーンナット、GIBSONタイプ

ポリチューンの黒かっこいいなぁ
TC ELECTRONIC Polytune Noir商品ID:177306 衝撃特価:7,980円(税込) ギター/ベース用チューナー、限定カラー・ブラック
TC ELECTRONIC Polytune Noir商品ID:177306 衝撃特価:7,980円(税込) ギター/ベース用チューナー、限定カラー・ブラック





| ギター改造 | 23:27 | comments(0) | trackbacks(0) |
ストラトキャスター ネック交換 History タイムレスティンバー パーフェロー指板
ストラトキャスターのネック交換の依頼を受けました。交換するネックはこのHistoryのネック。ヒストリーは島村楽器のブランドでフジゲンが製作してますが、このネック材がタイムレスティンバーで指板はパーフェローでしかも目が詰まった良材です。
Posted using Mobypicture.com

このストラトのネックを交換です。
Posted using Mobypicture.com

ペグを新たに取付します。直径10mmのペグ穴にクルーソンタイプのペグをつけますが、このままではブシュがゆるゆるなので、コンバージョンブシュを使って取付ます。
Posted using Mobypicture.com

ブシュを入れるのに少しきつかったのでリーマーを軽くかけてます。
Posted using Mobypicture.com

続けてペグを並べて位置決め。
Posted using Mobypicture.com

取付ネジの下穴をあけました。
Posted using Mobypicture.com

そして取付
Posted using Mobypicture.com

ネックヒールに萩原さんのサインを発見!僕の尊敬する先輩です。いまはSugiにいます。





| ギター改造 | 23:03 | comments(0) | trackbacks(0) |
80年代 Navigator のプレベ PU交換 G&Lハムへ
Navigatorのベースをお預かりしました。1シングルピックアップのプレベモデル。古そうです。ピックアップを交換します。交換するピックアップはG&Lのハムバッカー。
Posted using Mobypicture.com

ポットデイトみると80年。
Posted using Mobypicture.com

ピックアップキャビティーのザグリが必要。
Posted using Mobypicture.com

型を作ってルーターで加工します。
Posted using Mobypicture.com

加工〜
Posted using Mobypicture.com

付きました。
Posted using Mobypicture.com

完成です!
Posted using Mobypicture.com

パワフルなピックアップです。
Posted using Mobypicture.com


Navigator クラシックなモデルが揃っています
NAVIGATOR N-TE-380 LTD Old Natural商品ID:89647 衝撃特価:295,800円(税込) エレキギター、テレキャスタータイプ、ナチュラル
NAVIGATOR N-TE-380 LTD Old Natural商品ID:89647 衝撃特価:295,800円(税込) エレキギター、テレキャスタータイプ、ナチュラル





| ギター改造 | 22:13 | comments(0) | trackbacks(0) |
